■ Submarine (잠수함) 일반
추진 방식에 의한 구분
잠수함은 추진 방식에 따라 디젤 잠수함과 원자력 잠수함으로 구분된다.
디젤 잠수함은 운용유지비가 저렴하고 소음 수준이 낮아 피탐 확률이 낮은 장점이 있는 반면, 스노켈(snorkel)시 피탐 가능성이 높아지고 50일 이상의 장기 작전이 곤란한 단점이 있다.
원자력 잠수함은 30노트(시속 약 56km) 이상 고속 항해가 가능하고 핵연료 교체 기간이 15년 이상이나 되므로 장기 작전의 장점이 있다. 그러나 운용유지비가 고가이고 원자로의 소음이 높은 것이 단점이다.
크기에 의한 구분
잠수함의 크기는 일반적으로 배수톤수(Displacement)에 따라 아래와 같이 구분한다.
잠수정 : 50 ~ 200 톤
연안 잠수함 : 200 ~ 800 톤
연안/대양 잠수함 : 1,000 ~ 1,700 톤
대양 잠수함 : 2,000 톤 이상
역할에 의한 구분
잠수함의 임무 또는 역할에 따라 전술 잠수함과 전략 잠수함으로 구분된다.
종합 구분
|
|
잠수정
SSM |
재래식 잠수함
SS |
핵추진 잠수함
SSN |
전략 핵잠수함
SSBN |
|
역할 |
|
|
추진 방식 |
|
|
크기 |
|
■ Submarine (잠수함) 선체 형상
선박이 항해를 할 때 발생하는 저항중 가장 큰 영향을 미치는 것이 파도에 의해 발생하는 조파 저항과 물과의 마찰에서 생기는 마찰저항이다. 조파저항은 물속 깊이 잠항을 하게 되면 파도가 없기 때문에 거의 존재하지 않게 된다. 따라서 잠수함은 마찰저항을 최소화하는 선체가 되어야 한다

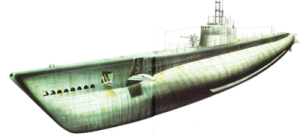

수상함형
|
|
제2차 세계대전 당시에는 잠수함이 주로 수상항해를 하다가 적함이나 적 선단이 나타나면 신속히 접근하여 잠항 및 공격을 하였으므로 수상에서 속력이 빠르도록 앞부분이 뾰족한 수상함 선체 형상을 가지고 있었다. 수상속력이 수중속력보다 빠르다. |

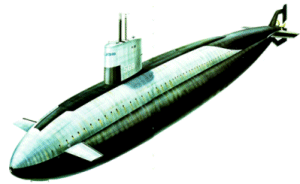

눈물방울형
|
|
현대 잠수함은 수상항해 시간이 짧으므로 수중항해에 적합한 모형, 즉 소위 눈물방울형(tear drop type)으로 발전하였다.
그림은 최초의 눈물방울형 잠수함은 1953년 미국이 개발한 '앨버코어(Albacore)'잠수함이었으며 시험 결과 수상 최대 속력 25노트, 수중 최대 속력 33노트를 내었다. |
자료출처 : 대한민국 해군 의 잠수함탐방 페이지에 가시면 많은 자료를 볼 수 있습니다.
■ SSBN (Ship Submersible Ballistic Nuclear, 전략 핵잠수함)
핵무기의 운반 수단으로 전략 폭격기와 대륙간 탄도 미사일을 사용하고 있으나 전략 폭격기는 목표까지의 비행 시간이 길어 격추될 가능성이 많고 탄도탄 기지 역시 위치가 노출되어 선제 공격에 의해 파괴될 가능성이 많다. 그래서 탄도탄 기지와 원자력 추진 잠수함을 결합하여 이동하는 핵미사일 기지를 개발한 것이 전략 미사일 핵잠수함이다.
전략 미사일 핵잠수함의 임무는 바다라는 은폐물을 이용하여 적의 핵 선제 공격으로부터 살아남아 강력한 핵보복 공격을 가하는 것이다. 이로 인해 어떤 국가도 상대방 국가의 핵 공격 능력을 완전히 격멸할 수 없게 되었고 선제 공격을 한 국가도 반드시 강력한 보복공격을 받게 되므로 핵억제의 역할을 할 수 있게 되었다
세계 각국의 주요 전략 미사일 핵잠수함은 아래 도표와 같다.
|
보유국 |
형식 명칭 |
척수 |
취역 년도 |
수중 배수량 (톤) |
|
미국 |
라파에트
오하이오 |
31
18 |
1963~67
1981~ |
8,250
18,750 |
|
러시아 |
델타 III
델타 IV
타이푼 |
14
7
6 |
1976~82
1985~92
1981~ |
11,450
12,600
26,500 |
|
영국 |
레졸루션
뱅가드 |
4
4 |
1967~89
1993~ |
8,500
15,900 |
|
프랑스 |
랑플렉시볼
르트리옴팡 |
6
0+4 |
1974~85
1996~ |
8,920
14,335 |
|
중국 |
시아 |
1 |
1987~ |
8,000 |
■ SSN (Ship Submersible Nuclear, 핵추진 잠수함)
원자력 추진 공격 잠수함 (Nuclear Powered Attack Submarine)의 기본 임무는 적의 잠수함을 탐색하여 공격하는 것이다. 특히 전략 미사일 핵잠수함을 탐지하여 공격하는 것이 1차 임무이고 부가적으로 적 수상 세력을 공격하는 것이다
또한 원자력 공격 잠수함은 해상교통로 보호 및 파괴, 선단 및 기동부대 호송, 항만 봉쇄, 병목점(choke point) 초계, 기뢰 부설, 특수전 지원, 정찰 및 감시 작전 등을 수행한다
■ SS (Ship Submersible, 재래식 잠수함)
원자력 잠수함에 대비하여 디젤 잠수함을 재래식 잠수함이라고 한다. 이는 구식이라는 의미가 아니며 디젤 잠수함 중에도 탐지장비, 전투체계 등, 최신장비를 갖춘 우수한 잠수함도 많이 있다.
재래식 잠수함의 역할은 원자력 추진 공격 잠수함의 역할을 대부분 수행하며 속력과 잠항 지속 시간의 제한을 받는다

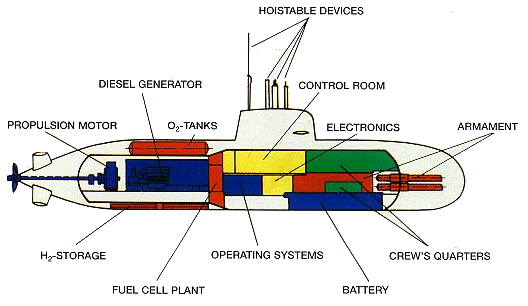

아래 그림은 일반적인 디젤 잠수함의 구조 이다.
■ SSM (Ship Submersible Midget, 잠수정)
잠수정은 10명 내외의 승조원으로 연안 특수작전에 이용하는 소형 잠수함을 말한다. 모선을 이용하여 연안 가까이까지 수송되어 오거나 근거리에는 단독으로 침투한다. 1996년 9월과 1998년 6월 동해에 침투한 북한의 상어급과 유고급 잠수정이 이에 속한다
|
