고정식해양설비

■ Fixed Platform 일반

Fixed Platform 은 주로 Production Unit 으로 사용되며 철제 파이프를 용접하여 다리를 만들고 그것을 해저에 고정하는 방식인 Steel Jacket Platform 과 다리 하부에 큰 무게의 구조물을 구성하여(주로 콘크리트) 해저면어 얹어 놓은 Gravity Platform 이 대표적 이다. (Production 페이지 참조)

Fixed Platform 은 근해 유전에서 널리 사용된 방식이나 구조적으로 수심에 제한(약 150m 정도까지 사용함)을 받고, 한 번 설치하면 이동이 불가능 하며, 비용이 많이 들므로 매장량이 적은 유전에는 경제성이 떨어져 사용할 수 없다는 단점이 있다.

■ Fixed Platform 사례

1983 년에 설치되어 1999 년 까지 16 년간 사용하고 2001 년에 해체된 Gravity Type 의 Production & Storage Platform 인 Maureen 호의 사례를 알아 본다.

1973 년 영국 Aberdeen 북동쪽 260 km 지역에서 유전을 발견하고 1978 년부터 해당지역에 적합한 Platform 의 설계에 착수하여 1983 년부터 석유생산을 시작하였다.

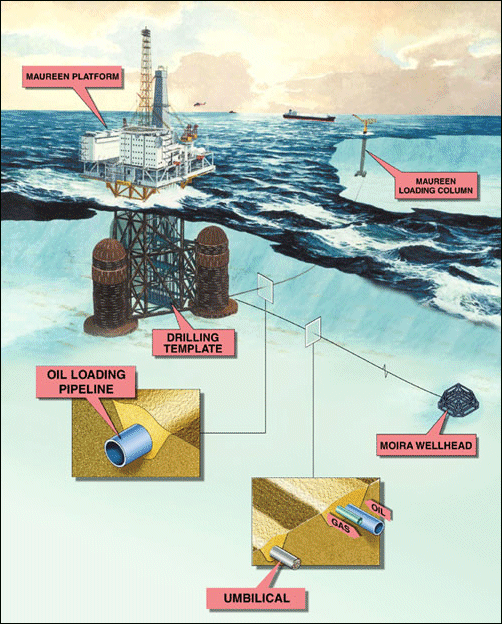

13 개의 유정에서 일일 최대 10만 배럴을 생산하였고 16년간 총 2억2천만 배럴을 생산한 유전설비는 아래그림과 같은 모습을 하고 있었다.

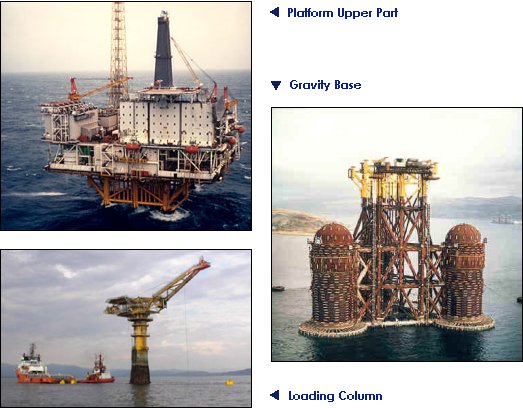

Platform 은 Steel Ring 을 용접하여 만든 3 개의 Steel Gravity 에의해지지되었고, Steel Gravity (내경 25 m, 높이 74 m) 내부는 원유 저장 공간으로 사용되었다.

Platform 전체의 높이는 214 m, 그 무게는 11만 톤 이었으며, 다리부분이 콘크리트로 구성된 Loading Column 은 높이가 142 m, 무게는 1만 톤 이었다.

1993 년부터 이 Platform 의 퇴역에 대한 계획을 수립하기 시작하였는데, 설계시부터 재사용을 염두에 두고 재부양이 용이하도록 제작되었기 때문에 Unit 전체의 재사용을 위한 광고를 1995년부터 시작하였다.

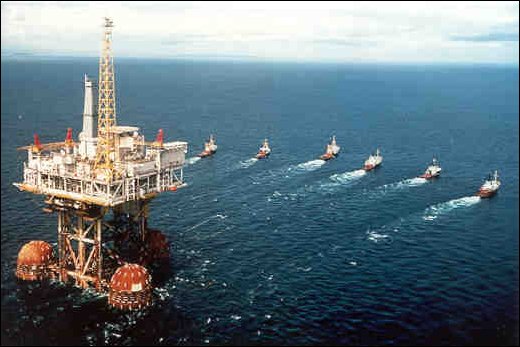

그러나 Platform 은 그 자체가 발견된 특정한 환경(특히 수심)에 맞게 제작되므로 그와 동일한 조건의 사용처를 찾는다는 것은 쉽지 않았으므로 결국 해체하여 부분적인 재활용으로 결론을 맺게 되었다. 아래 사진은 처음 건조되어 6척의 예인선에 의해 유전지역으로 이동하는 모습.

자료출처 : Phillips Pertoleum The Maureen Story 홈페이지에 해체의 전과정에 걸친 상세한 자료가 있음.
